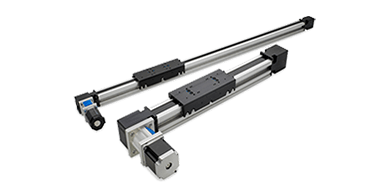

WH系列皮帶直線運動單元

Thomson WH系列皮帶直線模組單元，輪式導向線性單元設計用于高速物料搬運和包裝應用，其中吞吐量至關重要。滾輪式導輪軸承和皮帶傳動允許極高的速度和加速度。

PDF資料查看

產品詳情

可調節皮帶張緊

可在所有方向安裝

結構緊湊

四個高安裝支架

多方向安裝

集中潤滑系統

thomson直線單元

規格/軸尺寸	WH50	WH80	WH120
外形尺寸（寬x高）：mm (in)	50 x 50	80 x 80	120 x 120
皮帶類型	16 ATL 5	32 ATL 10	50 ATL 10
最大行程長度：mm（in）	3000	11000	11000
最大線速度：m/s (in/s)	6.5	10.0	10.0
最大加速度：m/s2 (in/s2)	40	40	40
重復精度：± mm (in)	0.05	0.05	0.05
最大輸入速度：rpm（rev/s）	3250	3000	2308
工作溫度范圍：°C（°F）	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)
最大動態負載（Fx）：N (lbf) 整個單元	670	2700	5000
最大動態負載（Fy）：N (lbf) 整個單元	415	882	4980
最大動態負載（Fz）：N (lbf) 整個單元	730	2100	9300
最大動態負載轉矩（Mx）：Nm (lbf-in) 整個單元	16	75	500
最大動態負載轉矩（My）：Nm (lbf-in) 整個單元	87	230	930
最大動態負載轉矩（Mz）：Nm (lbf-in) 整個單元	50	100	500
最大驅動軸力（Frd）：N（lbf）	150	500	700
最大驅動軸扭矩（Mta）： Nm (lbf-in)	17	100	200
滑輪直徑：mm（in）	38.2	63.66	82.76
每轉行程：mm(in)	120	200	260
重量：kg (lb) 零行程時 每100 mm行程每個滑架	3.50 0.44 0.90	8.63 0.93 2.75	17.0 1.64 5.50
